KM-KZ系列开关柜智能操控装置
2022-05-29  浏览量:2366次

KM-KZ 开关柜智能操控装置

一、概 述
   KM-KZ具有动态模拟图、柜内温湿度控制、带电显示及闭锁功能 (可选高压带电自检功能),超薄的体积使其可安装在断路器室门上,是一款经济型产品。

二、外形及安装尺寸


三、安装方式
   屏面嵌入式安装,在面板上开一个132mm(横向)×197mm(纵向)的矩形孔,再从背面用2个配套固定件三点固定即可。


四、KM-KZ 接线端子图



五、注意事项
  在安装使用KM-KZ装置时需注意以下几点:
  1、动态模拟指示输入部分(端子3#~10#)必须接无源干接点,带电线路接入会损坏装置。
  2、温湿度传感器与装置连接必须正确、可靠,否则装置会一直处于加热状态。
  3、当需进行大于标称电压2倍以上的高压试验时,请先将装置上高压带电显示接线端子拔下,高压带电显示接线端子与装置配套的高压试验短接模块短接后方可进行高压试验,防止异常过压损坏装置。

六、订货说明
  订货时,用户需将一次系统图传真或发邮件到我公司,注明所订产品的具体型号及数量,并标清需以下功能的一种或多种:
  1、动态模拟图(有断路器的说明是否要储能指示);
  2、柜内温湿度控制(二路温湿度传感器控制);
  3、高压带电显示及带电闭锁。

  我公司将根据一次系统图及用户的具体要求制作产品方案,待用户确认方案后开始定制产品。

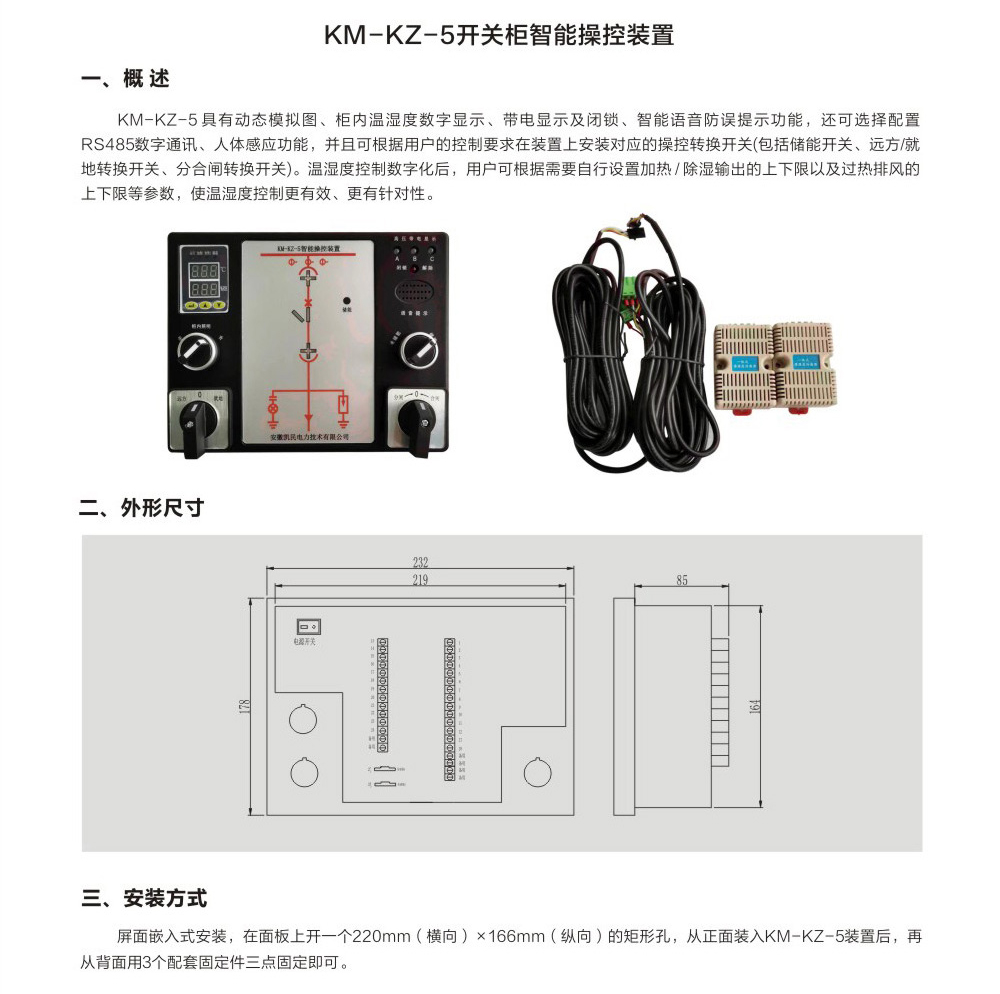

KM-KZ-5开关柜智能操控装置


一、概 述
   KM-KZ-5 具有动态模拟图、柜内温湿度数字显示、带电显示及闭锁、智能语音防误提示功能,还可选择配置RS485数字通讯、人体感应功能,并且可根据用户的控制要求在装置上安装对应的操控转换开关(包括储能开关、远方/就地转换开关、分合闸转换开关)。温湿度控制数字化后,用户可根据需要自行设置加热 / 除湿输出的上下限以及过热排风的上下限等参数,使温湿度控制更有效、更有针对性。

二、外形尺寸


三、安装方式
    屏面嵌入式安装,在面板上开一个220mm(横向)×166mm(纵向)的矩形孔,从正面装入KM-KZ-5装置后,再从背面用3个配套固定件三点固定即可。

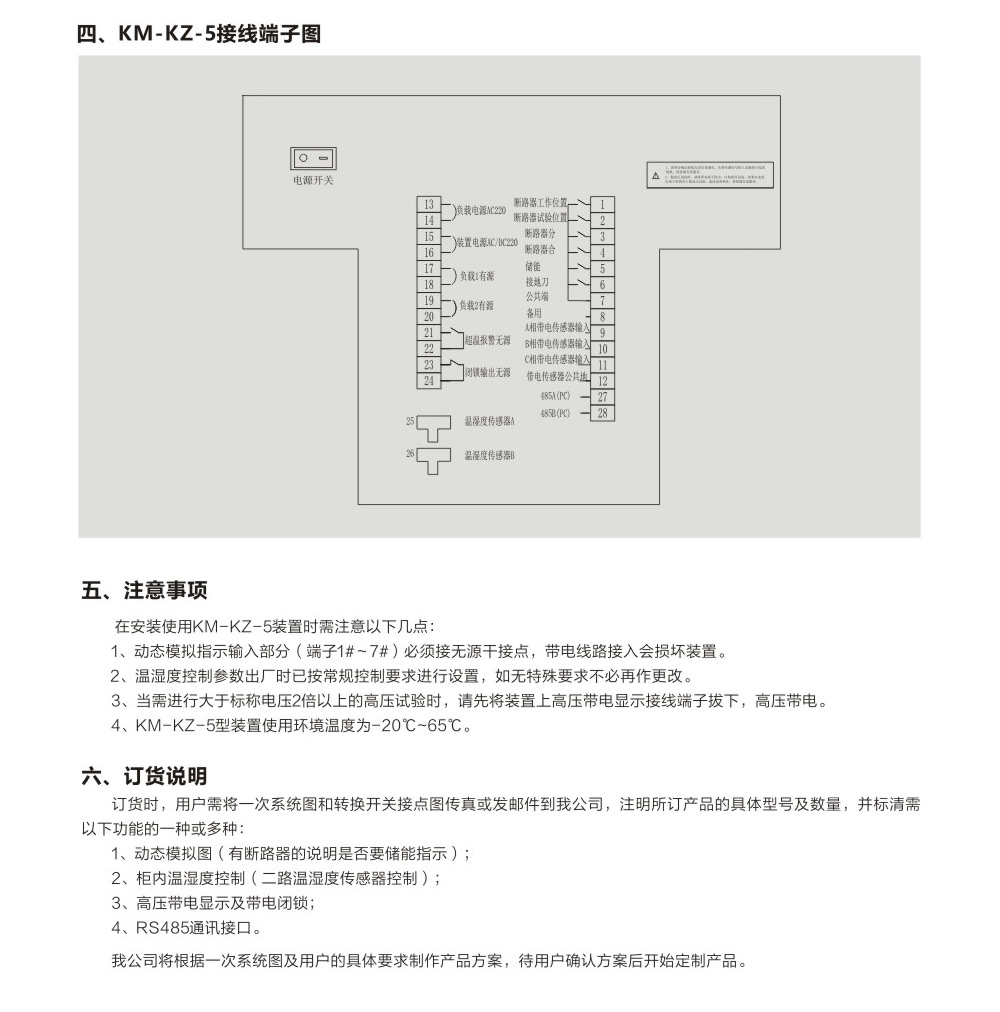

四、KM-KZ-5接线端子图



五、注意事项
  在安装使用KM-KZ-5装置时需注意以下几点:
  1、动态模拟指示输入部分(端子1#~7#)必须接无源干接点,带电线路接入会损坏装置。
  2、温湿度控制参数出厂时已按常规控制要求进行设置,如无特殊要求不必再作更改。
  3、当需进行大于标称电压2倍以上的高压试验时,请先将装置上高压带电显示接线端子拔下,高压带电。
  4、KM-KZ-5型装置使用环境温度为-20℃~65℃。

六、订货说明
  订货时,用户需将一次系统图和转换开关接点图传真或发邮件到我公司,注明所订产品的具体型号及数量,并标清需以下功能的一种或多种:
  1、动态模拟图(有断路器的说明是否要储能指示);
  2、柜内温湿度控制(二路温湿度传感器控制);
  3、高压带电显示及带电闭锁;
  4、RS485通讯接口。

  我公司将根据一次系统图及用户的具体要求制作产品方案,待用户确认方案后开始定制产品。

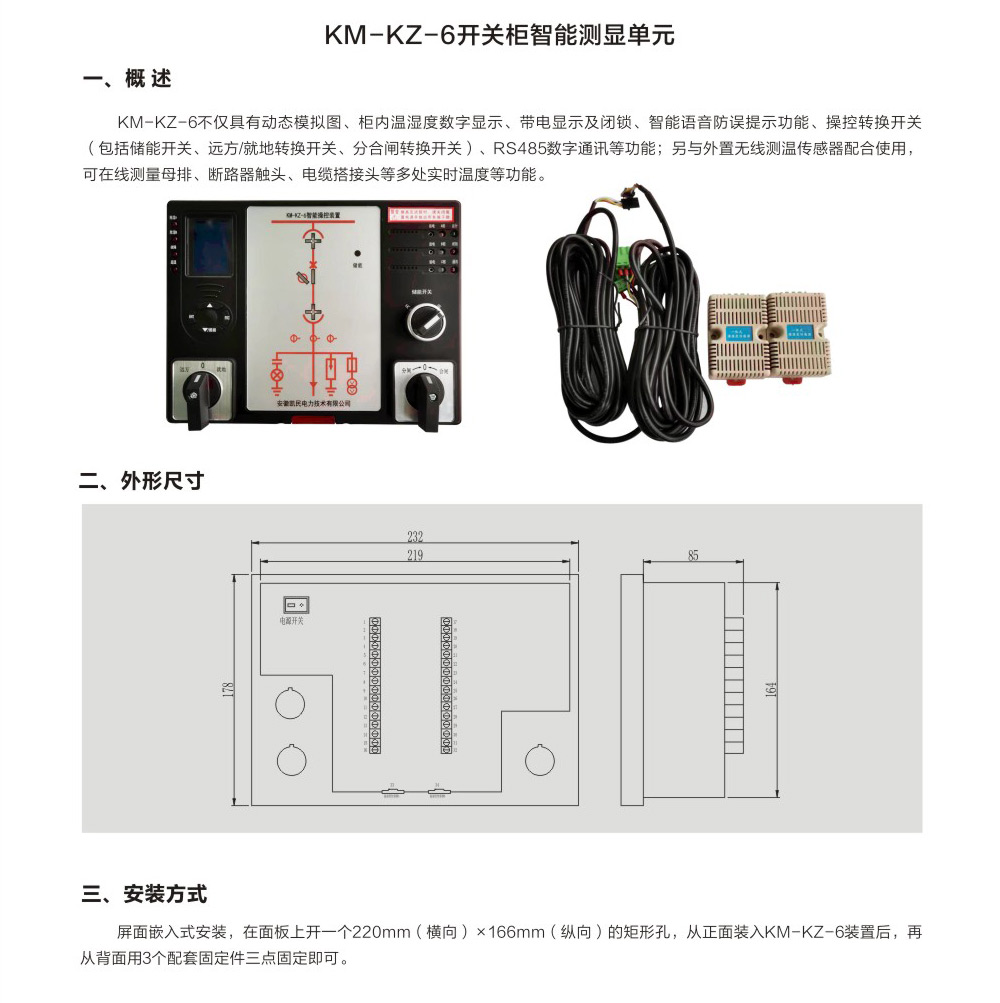

KM-KZ-6开关柜智能测显单元


一、概 述

   KM-KZ-6不仅具有动态模拟图、柜内温湿度数字显示、带电显示及闭锁、智能语音防误提示功能、操控转换开关(包括储能开关、远方/就地转换开关、分合闸转换开关)、RS485数字通讯等功能;另与外置无线测温传感器配合使用,可在线测量母排、断路器触头、电缆搭接头等多处实时温度等功能。

二、外形尺寸


三、安装方式
  屏面嵌入式安装,在面板上开一个220mm(横向)×166mm(纵向)的矩形孔,从正面装入KM-KZ-6装置后,再从背面用3个配套固定件三点固定即可。

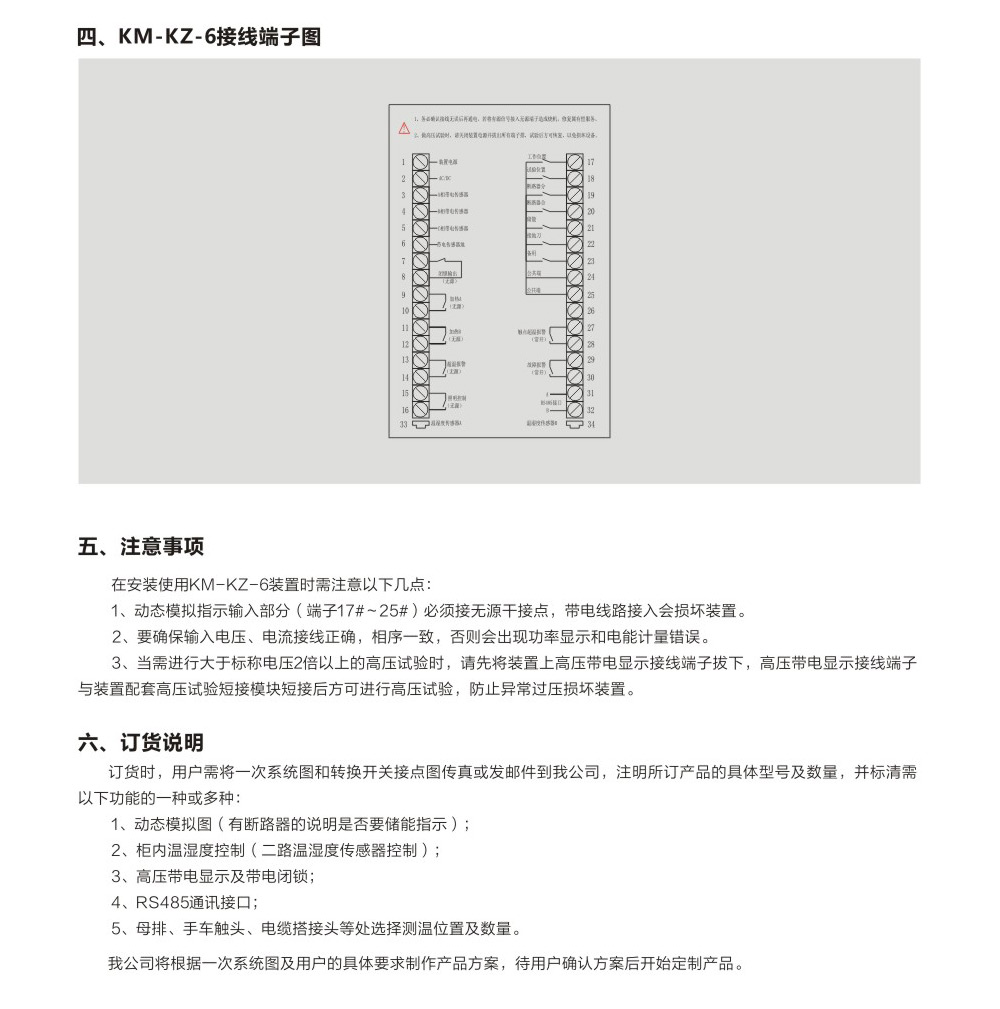

四、KM-KZ-6接线端子图

五、注意事项
   在安装使用KM-KZ-6装置时需注意以下几点:
   1、动态模拟指示输入部分(端子17#~25#)必须接无源干接点,带电线路接入会损坏装置。
   2、要确保输入电压、电流接线正确,相序一致,否则会出现功率显示和电能计量错误。
   3、当需进行大于标称电压2倍以上的高压试验时,请先将装置上高压带电显示接线端子拔下,高压带电显示接线端子与装置配套高压试验短接模块短接后方可进行高压试验,防止异常过压损坏装置。

六、订货说明
  订货时,用户需将一次系统图和转换开关接点图传真或发邮件到我公司,注明所订产品的具体型号及数量,并标清需以下功能的一种或多种:
   1、动态模拟图(有断路器的说明是否要储能指示);
   2、柜内温湿度控制(二路温湿度传感器控制);
   3、高压带电显示及带电闭锁;
   4、RS485通讯接口;
   5、母排、手车触头、电缆搭接头等处选择测温位置及数量。

  我公司将根据一次系统图及用户的具体要求制作产品方案,待用户确认方案后开始定制产品。
