KM-GBP三相组合式过电压保护器
2022-08-23  浏览量:1458次

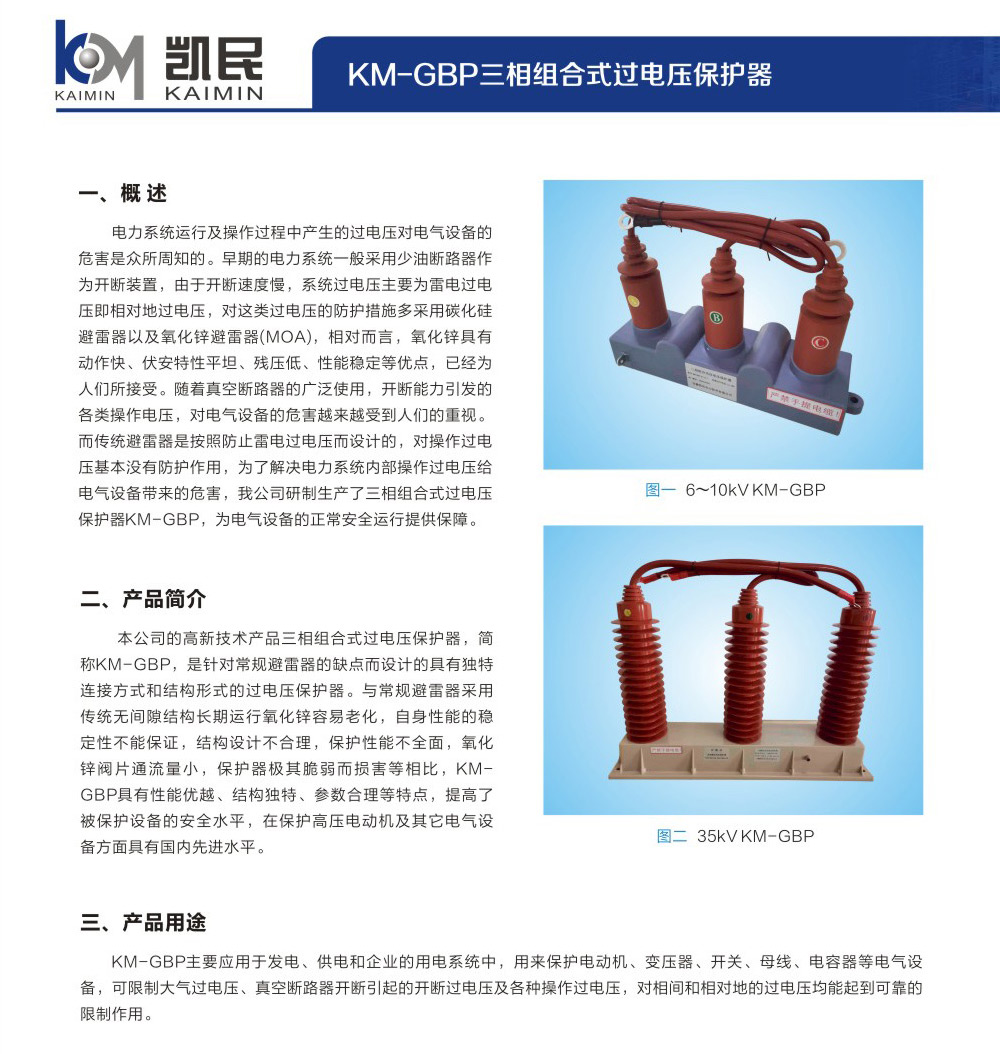

一、概 述

电力系统运行及操作过程中产生的过电压对电气设备的危害是众所周知的。早期的电力系统一般采用少油断路器作为开断装置,由于开断速度慢,系统过电压主要为雷电过电压即相对地过电压,对这类过电压的防护措施多采用碳化硅避雷器以及氧化锌避雷器(MOA),相对而言,氧化锌具有动作快、伏安特性平坦、残压低、性能稳定等优点,已经为人们所接受。随着真空断路器的广泛使用,开断能力引发的各类操作电压,对电气设备的危害越来越受到人们的重视。而传统避雷器是按照防止雷电过电压而设计的,对操作过电压基本没有防护作用,为了解决电力系统内部操作过电压给电气设备带来的危害,我公司研制生产了三相组合式过电压保护器KM-GBP,为电气设备的正常安全运行提供保障。



二、产品简介
本公司的高新技术产品三相组合式过电压保护器,简称KM-GBP,是针对常规避雷器的缺点而设计的具有独特连接方式和结构形式的过电压保护器。与常规避雷器采用传统无间隙结构长期运行氧化锌容易老化,自身性能的稳定性不能保证,结构设计不合理,保护性能不全面,氧化锌阀片通流量小,保护器极其脆弱而损害等相比,KM-GBP具有性能优越、结构独特、参数合理等特点,提高了被保护设备的安全水平,在保护高压电动机及其它电气设备方面具有国内先进水平。

三、产品用途

  KM-GBP主要应用于发电、供电和企业的用电系统中,用来保护电动机、变压器、开关、母线、电容器等电气设备,可限制大气过电压、真空断路器开断引起的开断过电压及各种操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。

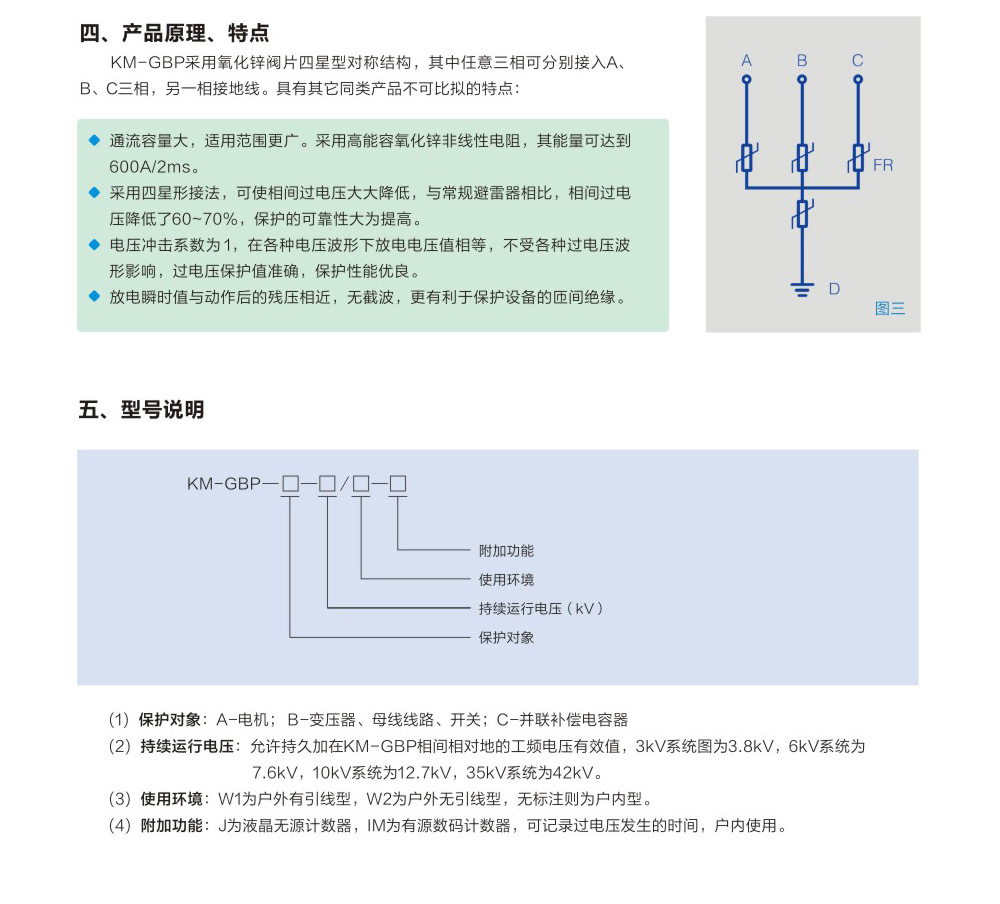

四、产品原理、特点
  KM-GBP采用氧化锌阀片四星型对称结构,其中任意三相可分别接入A、B、C三相,另一相接地线。具有其它同类产品不可比拟的特点:


  ●  通流容量大,适用范围更广。采用高能容氧化锌非线性电阻,其能量可达到600A/2ms。
  采用四星形接法,可使相间过电压大大降低,与常规避雷器相比,相间过电压降低了60~70%,保护的可靠性大为提高。
  电压冲击系数为 1,在各种电压波形下放电电压值相等,不受各种过电压波形影响,过电压保护值准确,保护性能优良。
  放电瞬时值与动作后的残压相近,无截波,更有利于保护设备的匝间绝缘。



五、型号说明




   (1) 保护对象:A-电机; B-变压器、母线线路、开关;C-并联补偿电容器
   (2) 持续运行电压:允许持久加在KM-GBP相间相对地的工频电压有效值,3kV系统图为3.8kV,6kV系统为7.6kV,10kV系统为12.7kV,35kV系统为42kV。
   (3) 使用环境:W1为户外有引线型,W2为户外无引线型,无标注则为户内型。
   (4) 附加功能:J为液晶无源计数器,IM为有源数码计数器,可记录过电压发生的时间,户内使用。

六、型号及技术参数

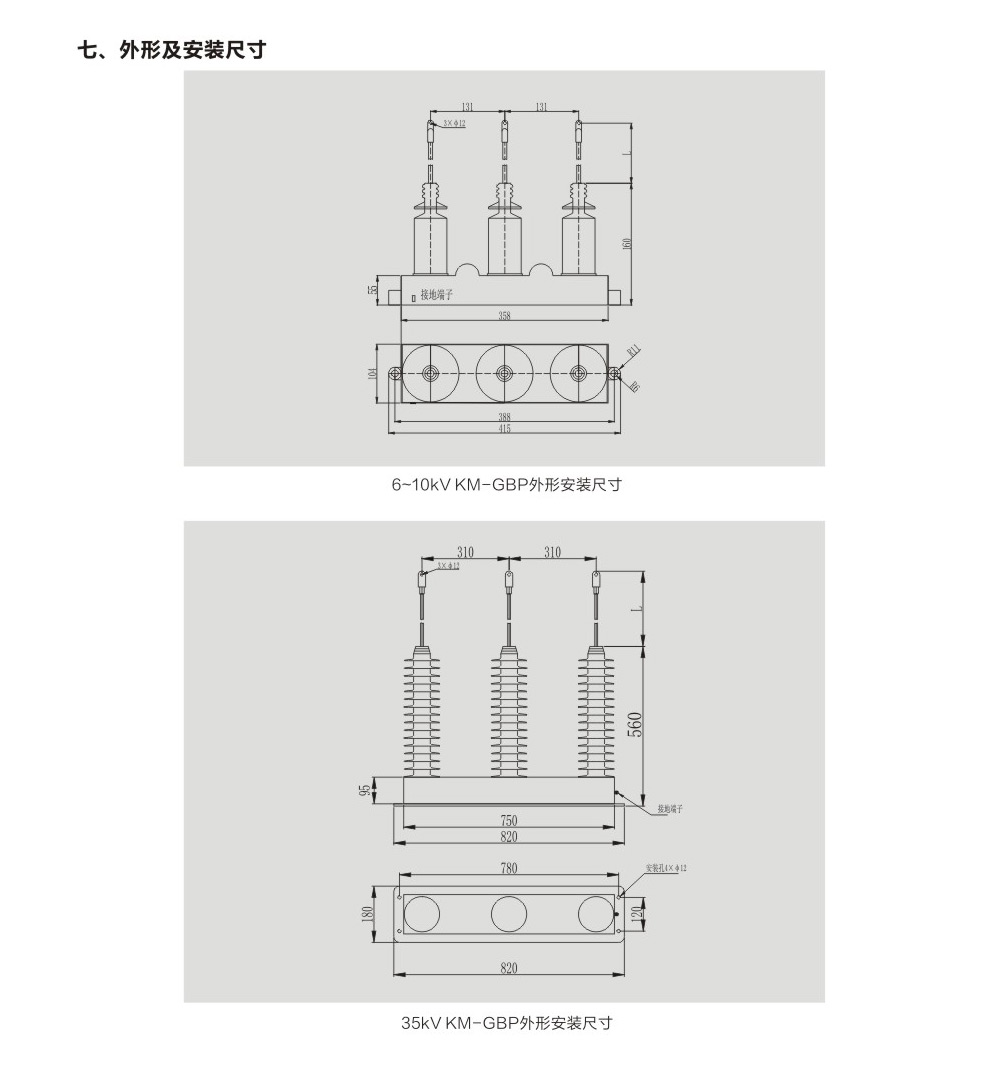

七、外形及安装尺寸

6~10kV KM-GBP外形安装尺寸


35kV KM-GBP外形安装尺寸
